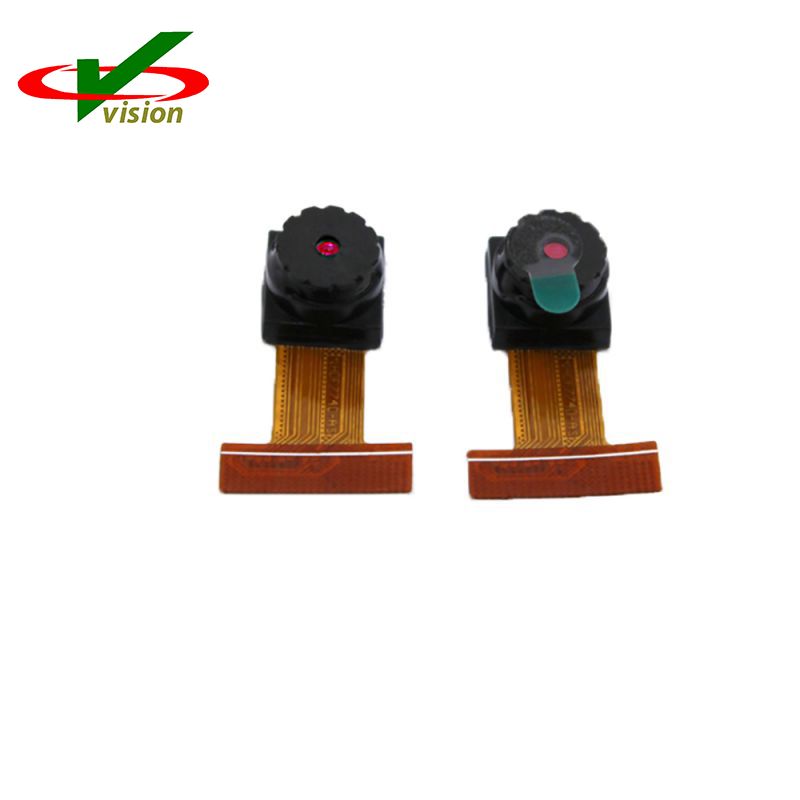

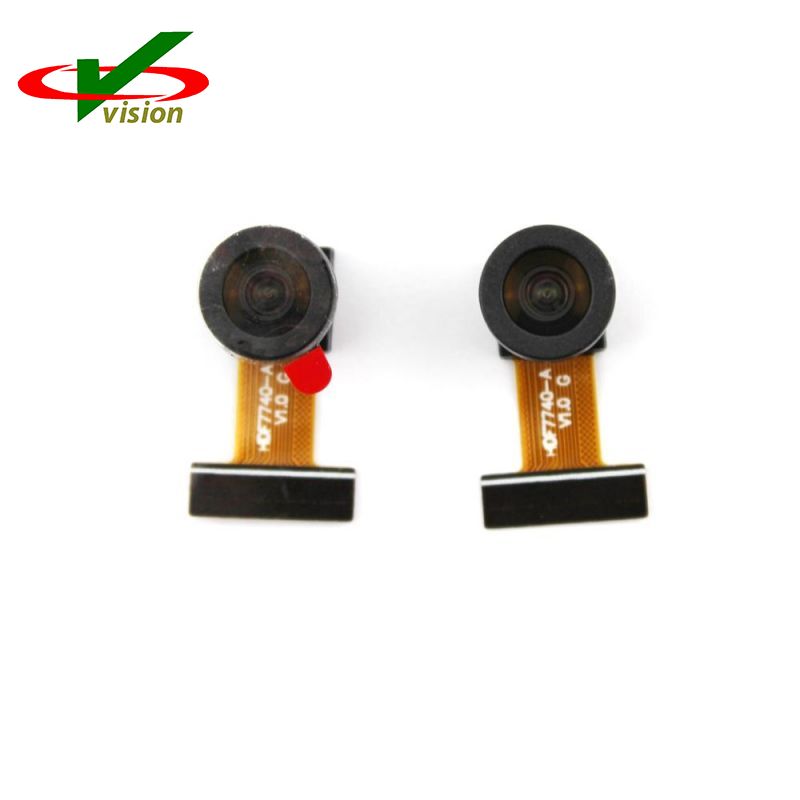

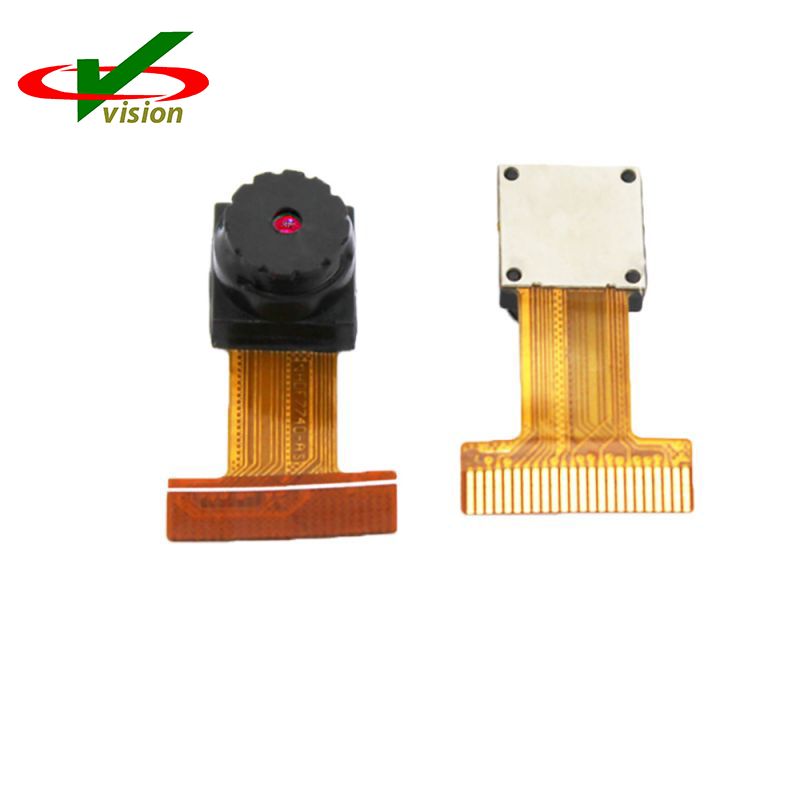

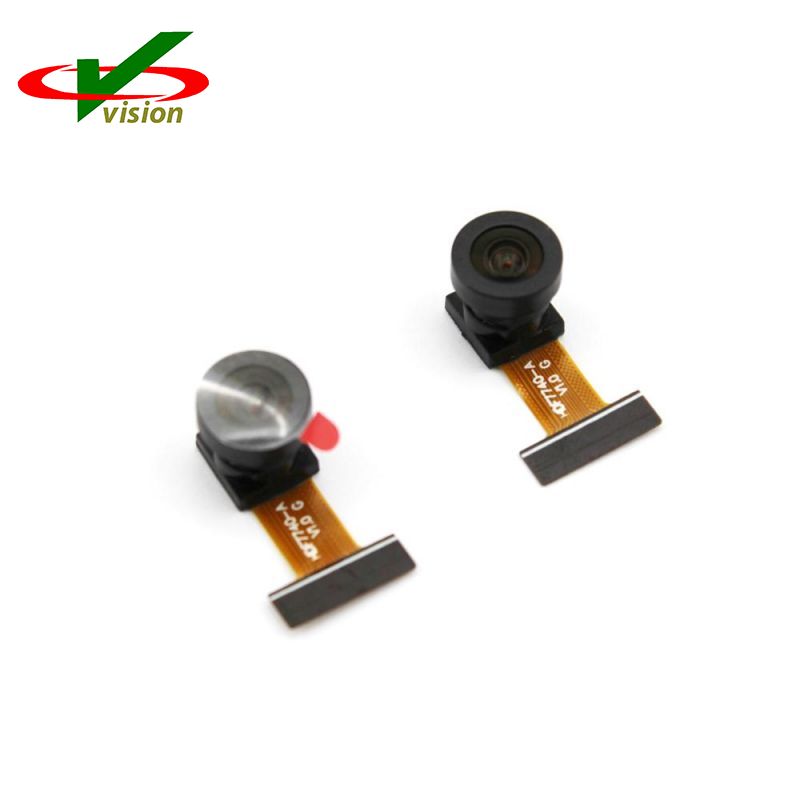

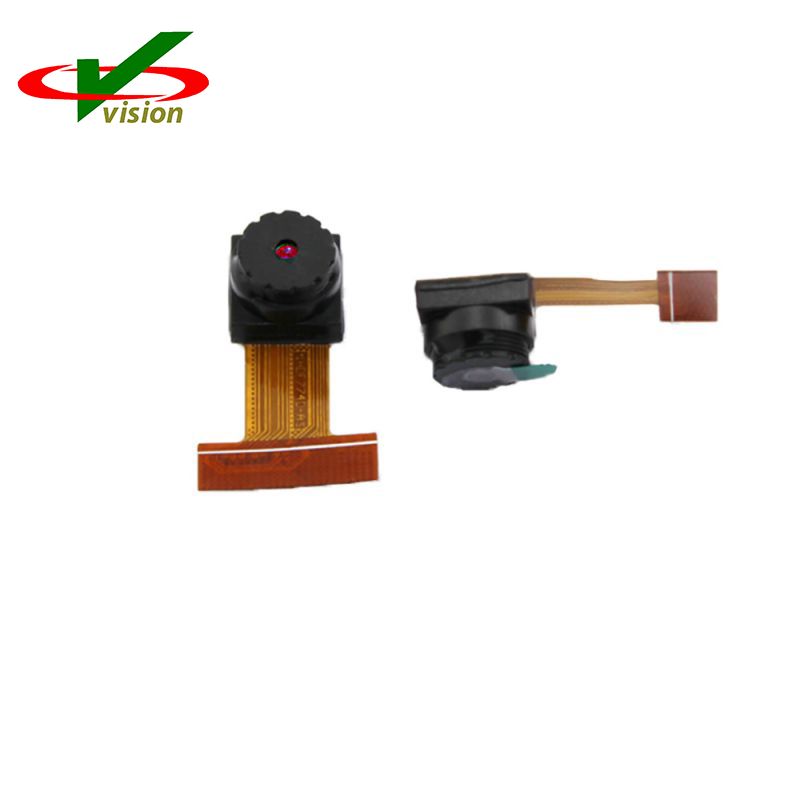

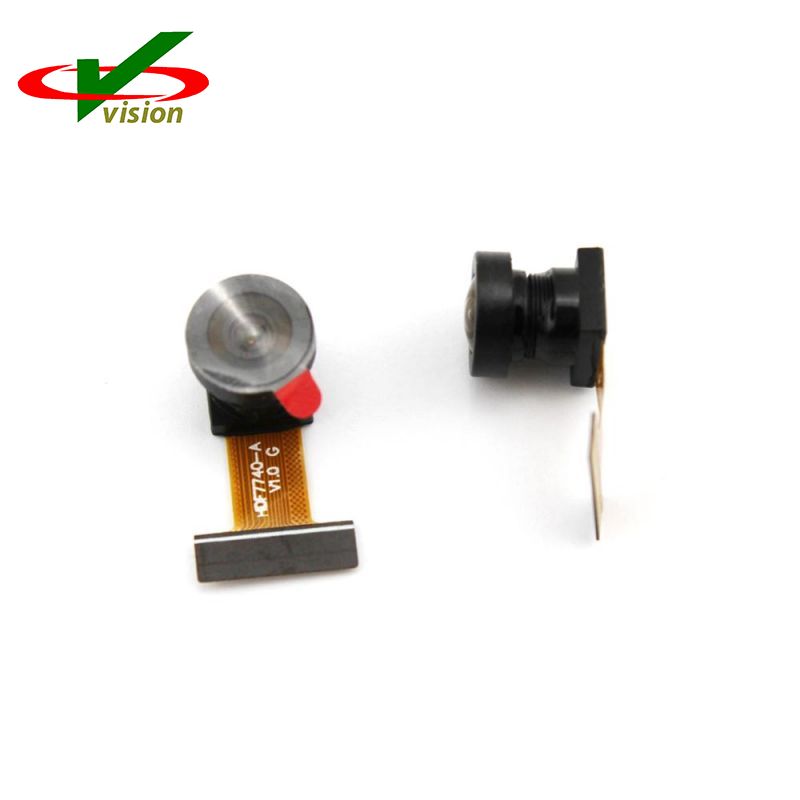

Lille Cmos VGA OV7740 kameramodul

Det lille CMOS VGA OV7740-kameramodul kan fungere med 60 billeder i sekundet (fps) i VGA-opløsning og 120 fps i QVGA-opløsning med fuldstændig brugerkontrol over billedkvalitet, formatering og outputdataoverførsel.

Lille CMOS VGA OV7740-kameramodul understøtter en digital video-paralelport og giver fuld-frame, sub-samplede, vindues- eller skalerede 8-bit/10-bit RAW RGB- og 8-bit YUV-billeder.

640x480 lille CMOS VGA OV7740 kameramodul Funktioner:

1. understøttelse af outputformater: RAW RGB og YUV

2. understøttelse af billedstørrelser: VGA, QVGA, CIF og enhver størrelse mindre

3. understøttelse af sort solaflysning

4. understøttelse af intern og ekstern frame-synkronisering

5. standard SCCB seriel interface

6. digital video port (DVP) parallel output interface

7. indlejret engangsprogrammerbar (OTP) hukommelse

8. On-chip phase lock loop (PLL) indlejret 1,5 V regulator til kerne

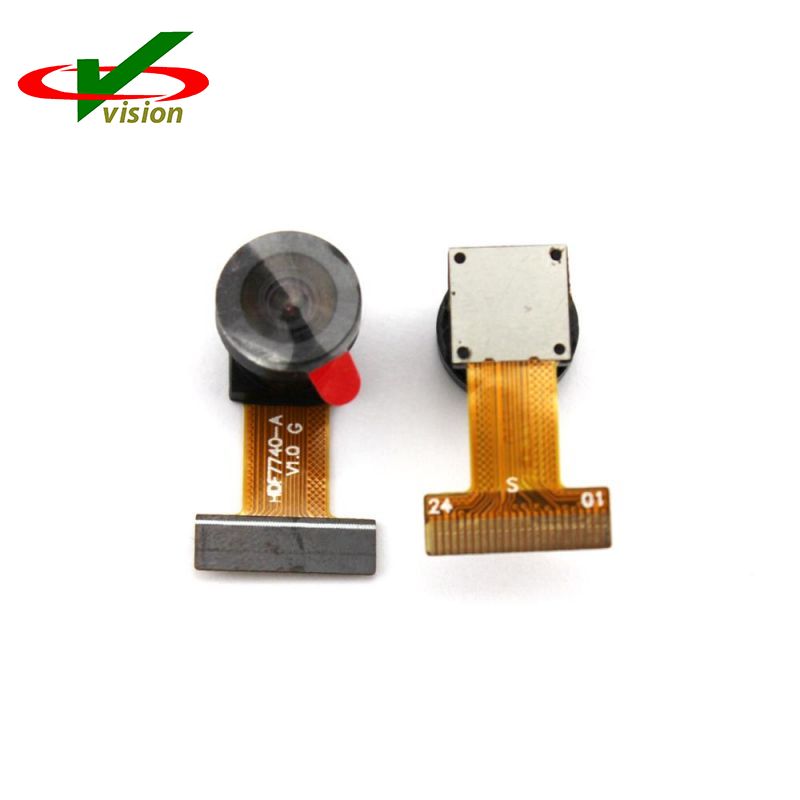

24-pin Gold Finger Small CMOS VGA OV7740 kameramodul nøglespecifikationer

Arraystørrelse: 656 x 488

Strømforsyning:

kerne: 1,5VDC ± 5%

analog: 3,3V ± 5 %

I/O: 1,7 ~ 3,47V

Temperaturområde: drift: -30°C til 70°C

Stabilt billede: 0°C til 50°C

Outputformat: – 8-/10-bit rå RGB-data – 8-bit YUV

Objektivstørrelse: 1/5"

Input clock frekvens: 6 ~ 27 MHz

Maksimal billedoverførselshastighed:

VGA (640x480): 60 fps

QVGA (320 x 240): 120 fps

følsomhed: 6800 mV/(Lux-sek)

Maksimalt eksponeringsinterval: 502 x tROW

Pixelstørrelse: 4,2 μm x 4,2 μm

Billedareal: 2755,2 μm x 2049,6 μm

Pakkemål: 4185μmx4345μm
